注塑模具滑塊在開模過程中要運動一定距離,因此,要使滑塊能夠安全回位,必須給滑塊安裝定位裝置,且定位裝置必須靈活可靠,保證滑塊在原位不動,但特殊情況下可不采用定位裝置,如左右側跑滑塊,在做模具設計的時候為了安全起見,仍然要裝定位裝置.常見的定位裝置如下：

A.

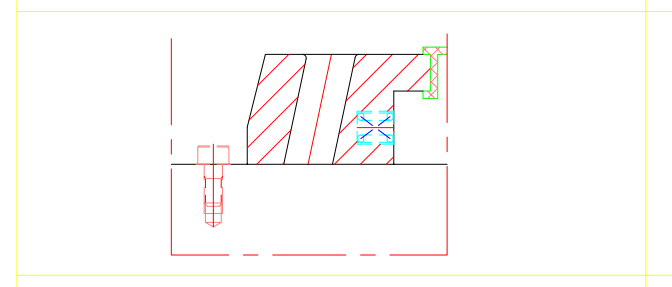

利用彈簧螺釘限位,彈簧強度為滑塊重量的1.5~2倍,常用于向上和側向抽芯.

B.

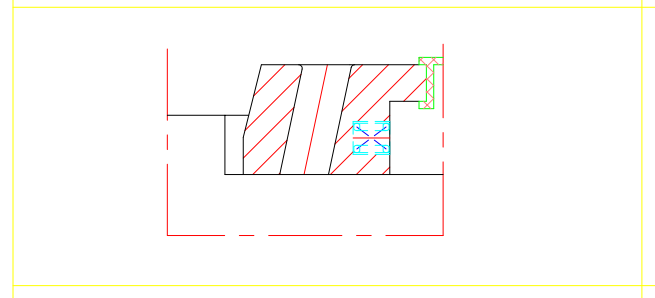

利用工件原身挖坑限位,通常用于大型滑塊

C.

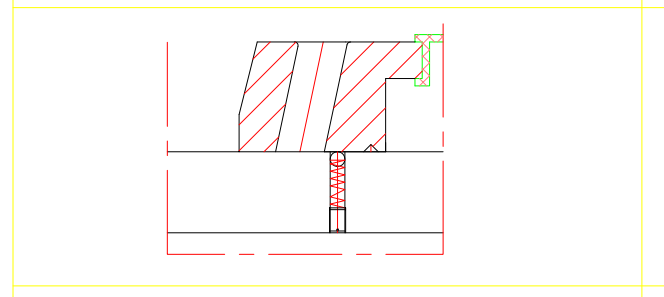

利用彈簧鋼球限位,一般滑塊較小的場合下,用于側向抽芯.

D.

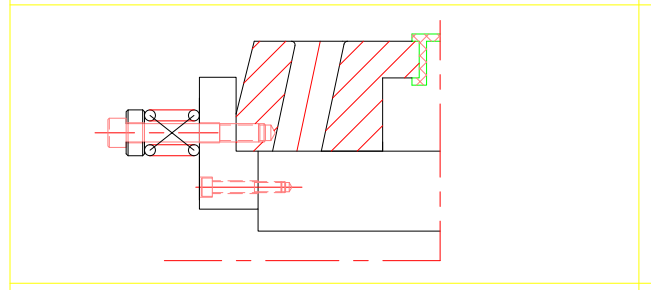

利用彈簧螺釘和擋板限位,彈簧強度為滑塊重量的1.5~2倍,適用于向上和側向抽芯

E.

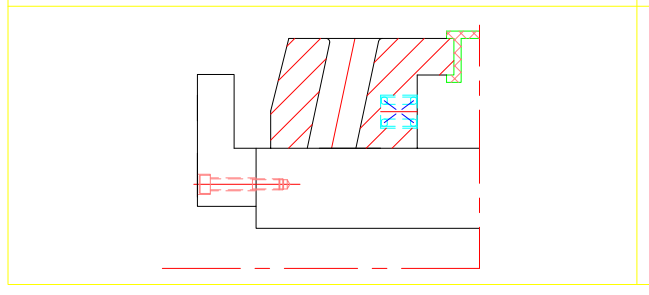

利用彈簧擋板限位,彈簧的強度為滑塊重量的1.5~2倍,適用于滑塊較大,向上和側向抽芯.
